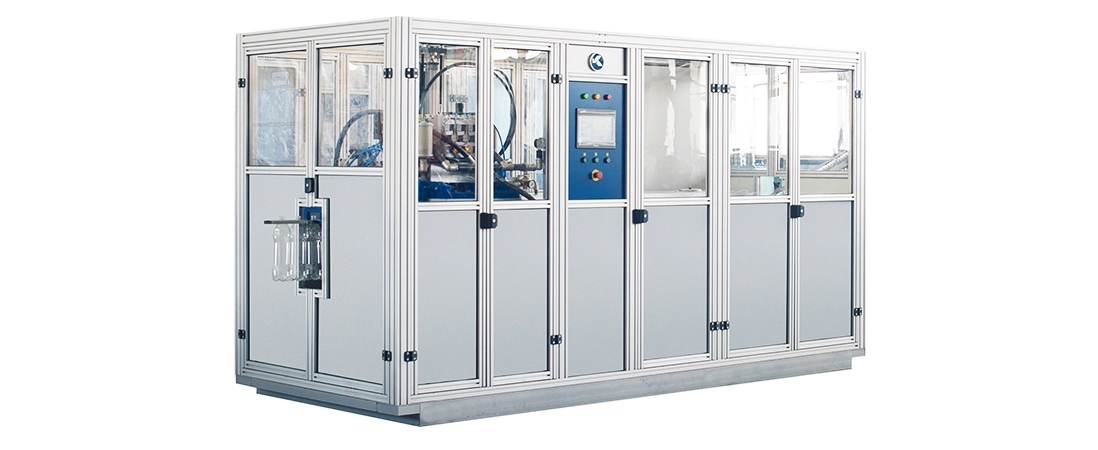

Автомат выдува ПЭТ тары 0,2-2,0 литра производительностью 3000 бут/час А-1000М3
Автомат выдува ПЭТ тары 0,2-2,0 литра производительностью 3000 бут/час А-1000М3
  Получить консультацию   Заказать КП

Автомат А-1000М3 предназначается для производства ПЭТ – бутылок из разогретых преформ методом вытяжки и двухстадийного выдува в трехместной пресс-форме. На оборудовании можно изготовить бутылки емкостью от 0,25 до 2,0 литров, производительностью 3000 бутылок в час.

Автомат состоит из силовой установки, печи для разогрева преформ, автозагрузчика преформ, контейнера с терминалом управления.

Автозагрузчик преформ предназначается для ориентирования преформ и подачу их в зону разогрева.

Печь для разогрева преформ предназначается для равномерного разогрева преформ и ориентирования разогретых преформ по шагу в зоне захвата каретки-манипулятора.

Силовая установка предназначается для заноса разогретых преформ в пресс-форму, обеспечивая выдув изделия, выноса готовых изделий из пресс-форм и дальнейшего их подачи на следующий элемент технологической линии.

Автомат оснащается пневмооборудованием ведущих фирм "FESTO", "AirCom", контроллером и электроникой фирмы "OMRON".

Диаметр горловины бутылок, мм

28 - 38

Производительность установки, бут/час
для бутылок емкостью, л

3000

Количество мест в пресс-форме, шт

3

Максимальный диаметр бутылки, мм

105

Максимальная высота бутылки с горлышком, мм

350

Объем выдуваемой бутылки, л

0,25-2,0

Давление предварительного раздува до, мПа

1,0

Давление основного раздува до, мПа

4,0

Давление управления до, мПа

0,8

Общий расход воздуха нм³/мин

4,4

Предвыдув, нм³/мин

1,1
(10 атм.)

Основной выдув, нм³/мин

2,1
(30 атм.)

Управление, нм³/мин

1,2
(8 атм.)

Температура охлаждающей жидкости, °С

6-10

Расход охлаждающей жидкости, м³/час

1,3

Мощность охлаждающей установки, кВт

7,0

Печь инфракрасного нагрева:
-количество нагревательных элементов, шт.
-количество зон нагрева, шт.

18
6

Потребляемая мощность, кВт

17,5

Напряжение питания, В

380

Габаритные размеры:
-длина, мм
-ширина, мм
-высота, мм
-высота по загрузчику, мм

6200
2850
2200
2300

Масса общая, кг

3000

Количество обслуживающего персонала, чел.

1
